Inspección 4k facilitada

El microscopio digital EVO Cam HALO combina una sorprendente calidad de imagen 4K con iluminación adaptativa avanzada para brindar una precisión y versatilidad inigualables para tareas de inspección y medición.

EVO Cam II digital microscopes in a row

Elección y precisión

EVO Cam HALO ofrece opciones configurables para optimizar los flujos de trabajo, cumplir con los requisitos de inspección y proporcionar informes relevantes.

Cuatro veces más detalles

El sensor de imagen 4K ofrece cuatro veces más detalles que las cámaras Full HD. El alto rango dinámico (HDR) garantiza que no se pierdan detalles importantes en las áreas oscuras o claras de la imagen.

EVO Cam II digital microscopes in a row

Resolución de imagen y control de cámara excepcionales

  • Captura de imágenes en formatos JPEG, PNG, BMP y TIFF
  • Relación de zoom de 20:1
  • Control de iluminación superior e inferior
  • Espejo giratorio de 360 grados (ODV)
  • 3 ajustes preestablecidos personalizables para recuperar grupos de configuraciones
  • Medir, analizar, informar

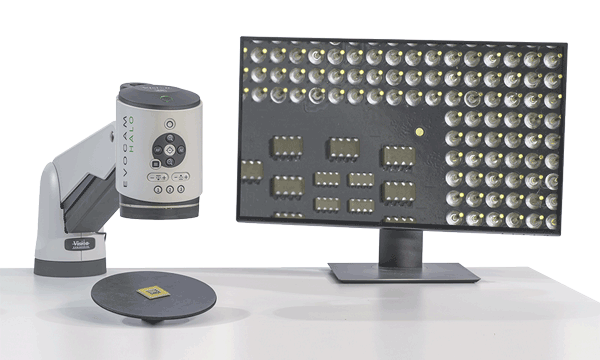

Monitor mounted on digital microscope showing metal precision components

4K UHD 30fps

El alto rango dinámico (HDR)

0.84x to 468x

Aumento

Funciones inteligentes

Identificación automática de lentes

vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

EVO Cam HALO

4K Microscopio digital

PCB boards under EVO Cam II digital microscope

Funciones inteligentes

Identificación automática de lentes
Fácil de usar, el soporte de lente inteligente se adapta automáticamente a la lente de aumento para realizar inspecciones precisas en todo momento.

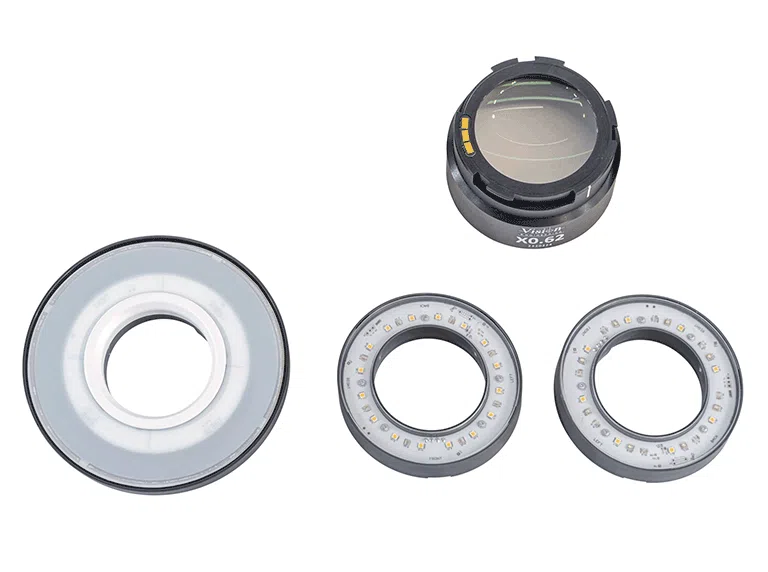

Anillo de luz con clip rápido
Los anillos de luz inteligentes con clip guardan y recuperan automáticamente las configuraciones cuando se conectan. Las luces blancas, blancas y UV controladas por cuadrantes y los paneles de área amplia se adaptan directamente a la cámara y se cambian en segundos.

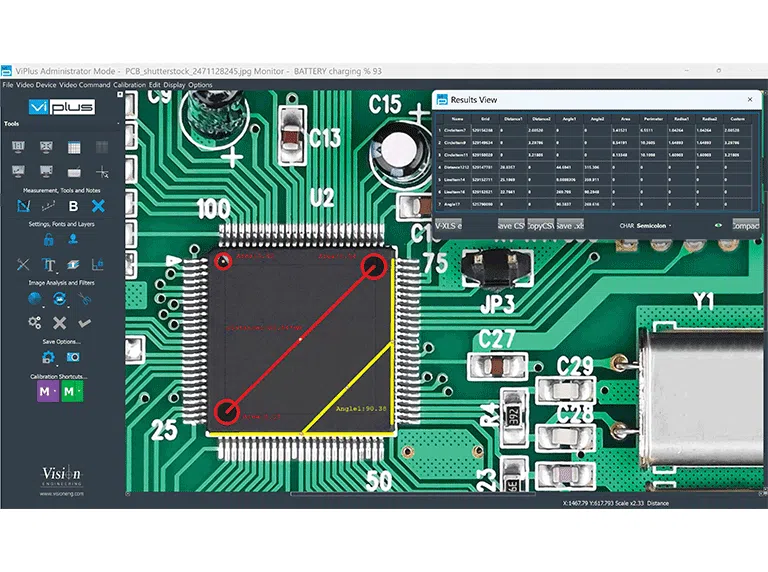

Medir, analizar, informar

El software HALO proporciona información en tiempo real, lo que facilita la detección de anomalías y patrones que de otro modo pasarían desapercibidos. Con herramientas intuitivas de captura, medición y análisis de imágenes, el software ofrece resultados precisos y prácticos, lo que permite tomar decisiones más rápidas basadas en datos. Esto favorece flujos de trabajo más eficientes y una mayor confianza en los resultados.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

Espejo giratorio de 360 grados (ODV)

Active una dimensión adicional con vistas oblicuas directas y giratorias de su objeto. Cambie de una vista perpendicular directa a un ángulo oblicuo de 34° y gire el objeto para mejorar las inspecciones. La vista oblicua permite una fácil inspección de juntas, intersecciones, componentes elevados y los interiores de agujeros.

Gama de iluminación

Las mejores imágenes requieren la mejor iluminación y HALO viene completamente equipado. Luces superiores controladas por cuadrantes con iluminación blanca y ultravioleta, iluminación episcópica y de subescenario especializada y mejora del contraste que garantizan un rendimiento óptimo.

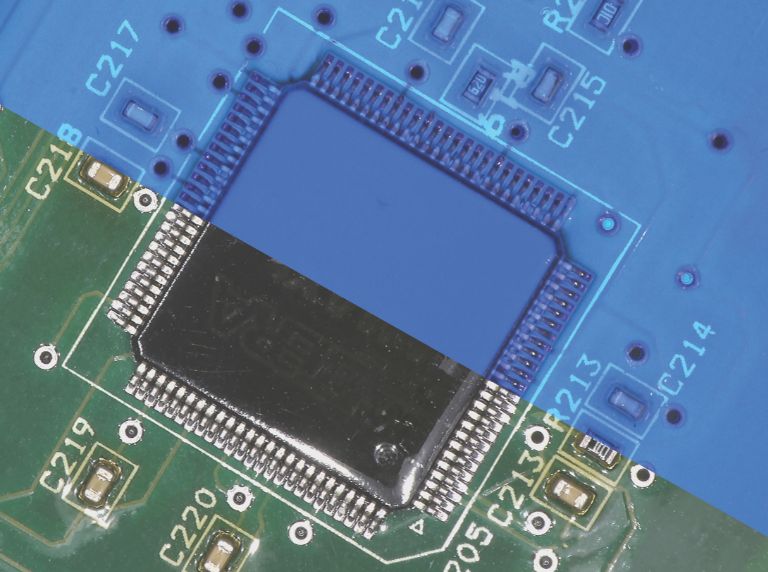

  • Halo_white_UV_web-768x572

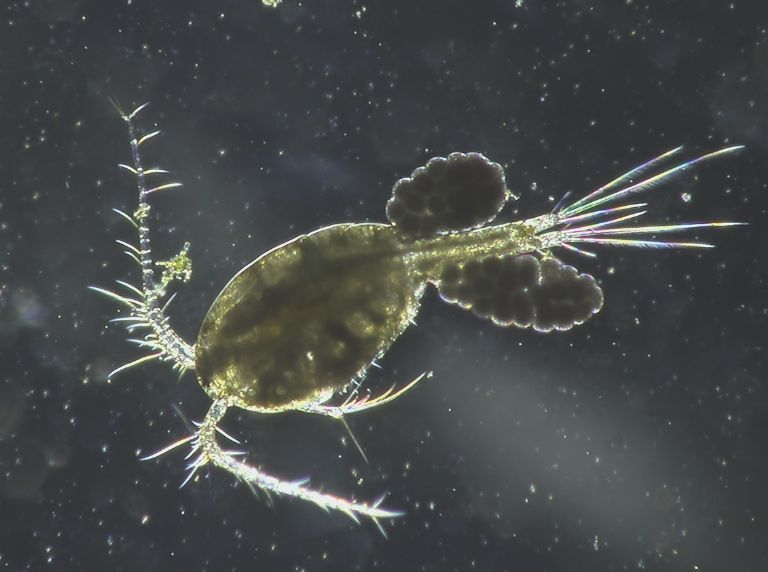

  • Halo_contrast_base_web-768x572

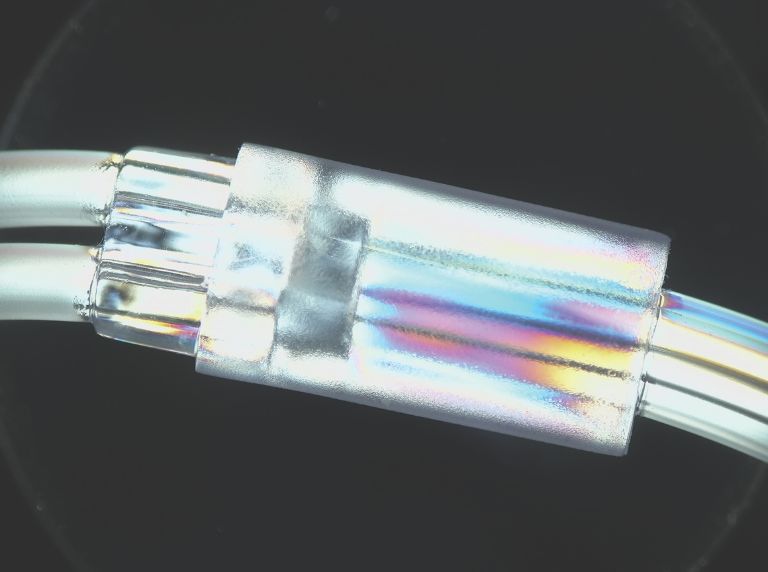

  • HALO_polarised_sub
  • HALO_opi
Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

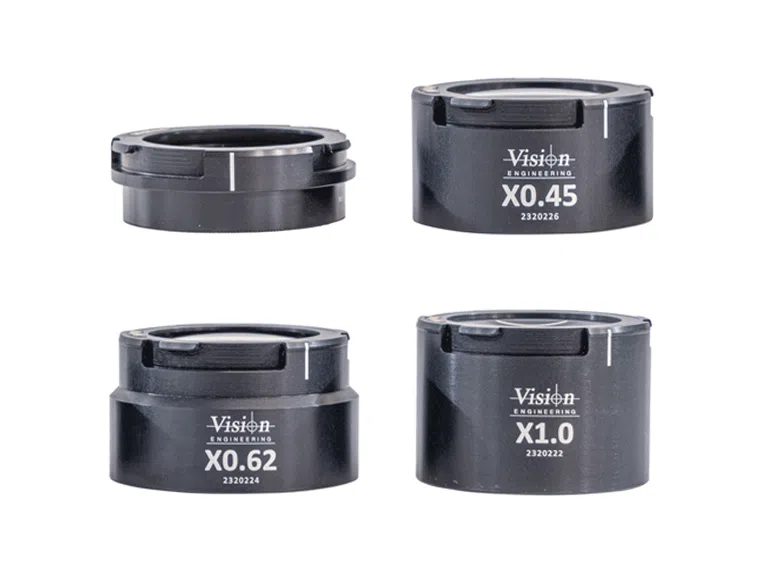

Gama de lentes

Las lentes de bayoneta dedicadas de HALO son fáciles de instalar y cuentan con identificación automática de lentes. El diseño personalizado está optimizado para sistemas digitales e incluye una rosca para agregar fácilmente filtros polarizadores u otros.

Información técnica

Presupuesto

Objetivo Rango de aumento* Distancia de trabajo Campo de visión horizontal
de bajo aumento
0.45x 2.16 – 43.2 x 172 mm 295 mm
0.62x 2.97 – 59.4 x 120 mm 230 mm
1.0x 4.8 – 96.0 x 84 mm 95 mm
1.5x 7.2 – 144 x 43 mm 47 mm
2.0x 9.6 – 192 x 30 mm 29 mm
2D 0.84 – 16.8 x 500 mm 455 mm
3D 1.26 – 25.2 x 333 mm 417 mm
4D 1.68 – 33.6 x 250 mm 315 mm
5D 2.11 – 42.2 x 200 mm 235 mm
x5 Micro ** 11.70 – 234 x 21 mm 12.05 mm
x10 Micro ** 23.41 – 468 x 21 mm 4.4 mm

* Basado en una pantalla de 27 pulgadas
* * Disponibilidad limitada del zoom

Campo de visión con máximo aumento.

Objetivo Solo zoom óptico Zoom digital (x2)
X0.45 16.5 mm 8.3 mm
X0.62 12.0 mm 6.0 mm
X1.0 7.5 mm 3.8 mm
X1.5 5.0 mm 2.5 mm
X2.0 3.5 mm 1.8 mm
2D 36.5 mm 18.3 mm
3D 24 mm 12.0 mm
4D 18 mm 9.0 mm
5D 14.5 mm 7.3mm
x5 Micro** 2.5 mm 1.3 mm
x10 Micro** 1.3 mm 0.7 mm

* Basado en una pantalla de 27 pulgadas
* * Disponibilidad limitada del zoom

Características
Control de enfoque AutoFull, enfoque automático o enfoque manual
Control de exposición Automático completo, Orientación automática, Prioridad de apertura, Prioridad de obturador, Manual
Control de iluminación Cuadrante, blanco/UV y brillo
Control de imagen Congelación de imagen, balance de blancos, reducción de ruido, mejora de la visibilidad, corrección de luces, gamma, inversión de espejo, retícula
Frecuencia 30-25 Hz (conmutable)
Tamaño del monitor 7″ – 100″
Zoom Acercar, Alejar, Acercar, Límite de zoom
Visualización de información Activado, Activado al cambiar, Solo aumento, Desactivado
IDIOMAS Inglés, francés, alemán, italiano, portugués, español
Ajustes preestablecidos 3 ajustes preestablecidos configurables por el usuario
Captura de imagen Caja de captura opcional o mediante conexión a PC
Cámara – Hardware
Sensor CMOS de 1/2,5” y 8,51 megapíxeles
Imagen Ultra HD 2160p (3840 x 2160)
Salida de cámara 4K 2160p/30fps
Salida de cámara a computadora 4K 2160p/30fps en tarjeta PCI Express
Zoom 20:1
Zoom digital X12, X2, Off (seleccionable)
Montura de lente Bayoneta con detección automática
Interfaz 4K HDMI
Control del panel frontal Congelar fotograma, acercar, alejar, modo de exposición, modo de enfoque, menú, brillo de la luz del anillo, brillo de la subescena, ajustes preestablecidos 1-3
Remoto Opcional
Óptico 11 lentes con montura de bayoneta AutoDetect (consulte la tabla aparte)
Conexión de iluminación Soporte inteligente con clip
Iluminación Cuadrante inteligente de 8 puntos, panel inteligente de área grande, cuadrante inteligente blanco/UV, subescena. EPI externo e iluminador que mejora el contraste
Filtros de iluminación Polarización, cambio de temperatura de color
Requisitos de PC
Sistema operativo Windows 10 & 11
Procesador i7 o posterior, 3 GHz
Gráficos Tarjeta gráfica con HDMI 2.0 o superior
Memoria 8 GB de RAM o más
Escalabilidad Ranura para tarjeta PCI Express x4 o x8 adicional

Precisión para todos los sectores

EVO Cam HALO puede mejorar el rendimiento de la inspección con una claridad excepcional de resolución de imagen 4K para todas las industrias y aplicaciones.

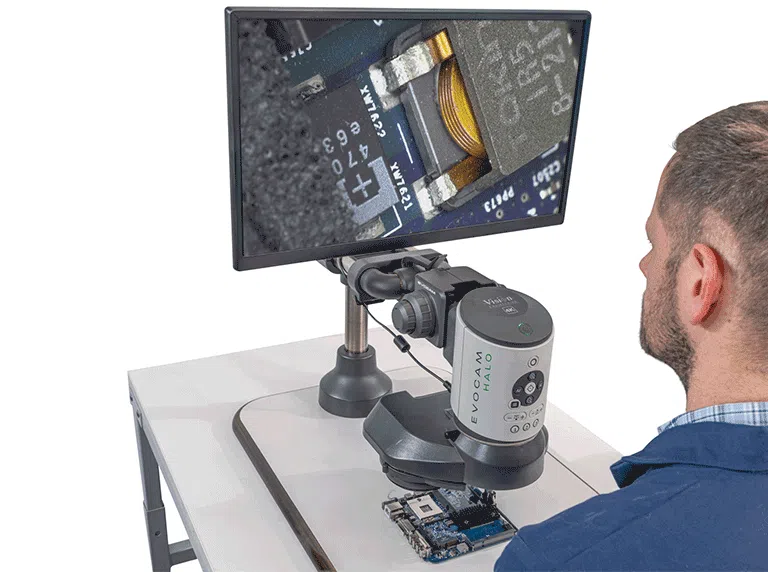

Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

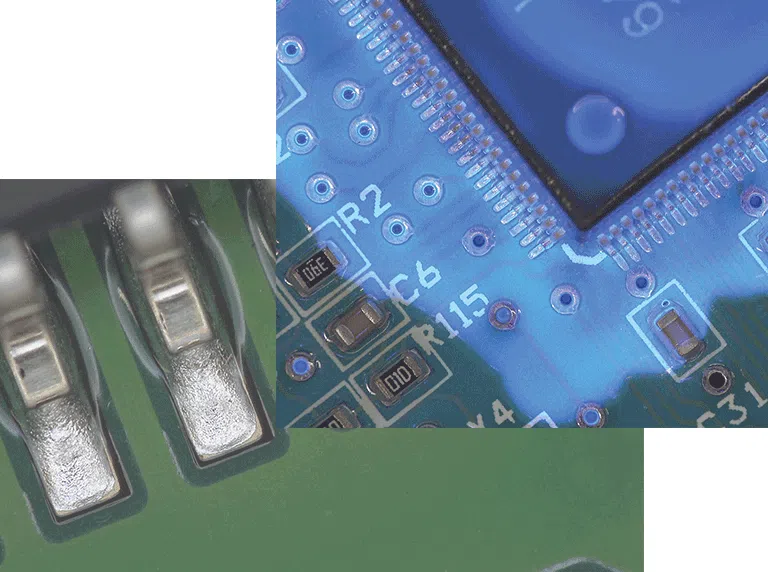

Electrónica y recubrimiento

La fabricación de productos electrónicos requiere una visión clara y precisa de las placas de circuitos impresos, orificios pasantes enchapados, componentes, máscaras de soldadura, juntas de soldadura, etc. HALO proporciona una visión clara de la soldadura fresca altamente reflectante, lo que ayuda a los usuarios a evaluar la calidad del reflujo. El anillo de luz blanca y ultravioleta permite una fácil inspección a través de recubrimientos.

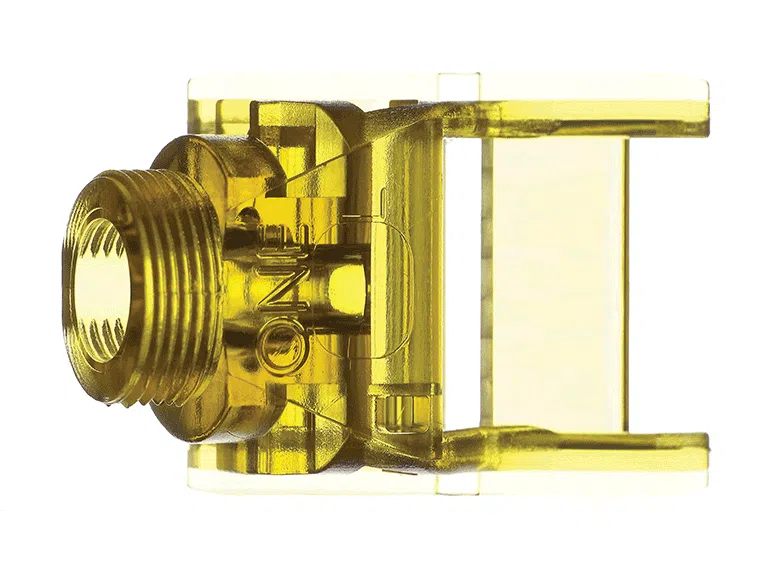

Dispositivo médico

La consistencia de la inspección y la claridad de los detalles finos son esenciales en la fabricación de dispositivos médicos. Los ajustes preestablecidos de HALO le permiten recuperar configuraciones con solo presionar una vez. Las funciones inteligentes garantizan una visualización precisa de la ampliación y la iluminación del sujeto y limitan el rango del zoom al nivel establecido para la inspección.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

Ciencias biológicas y de la vida

Las soluciones de iluminación dedicadas de alta resolución de HALO son ideales para muchas aplicaciones de ciencias biológicas. Combinado con la Base de Mejora de Contraste, produce un efecto de fondo pseudonegro, resaltando los bordes y contornos de sujetos translúcidos y transparentes. Esto lo hace particularmente eficaz para la investigación celular y de biociencias.

Micromecánica

La ingeniería de de precisión requiere una visión clara y detallada y la capacidad de verificar las especificaciones de calidad con confianza. La iluminación optimizada de HALO, combinada con el software ViPlus, permite generar informes precisos y eficientes de componentes y conjuntos.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples
Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

Plásticos e impresión 3D

Al inspeccionar herramientas de moldeo, piezas fundidas o impresiones 3D antes o después de la sinterización, es esencial tener una visión clara con la iluminación adecuada. La iluminación de área amplia de HALO resalta eficazmente los defectos de la superficie, mientras que la polarización y los filtros ayudan a analizar las tensiones internas.

Joyas y relojes

La joyería y la relojería requieren precisión y refinamiento. Colores precisos, claridad impecable e imágenes detalladas son esenciales para lograr los altos y exigentes estándares requeridos para diseños y mecanismos complejos.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples

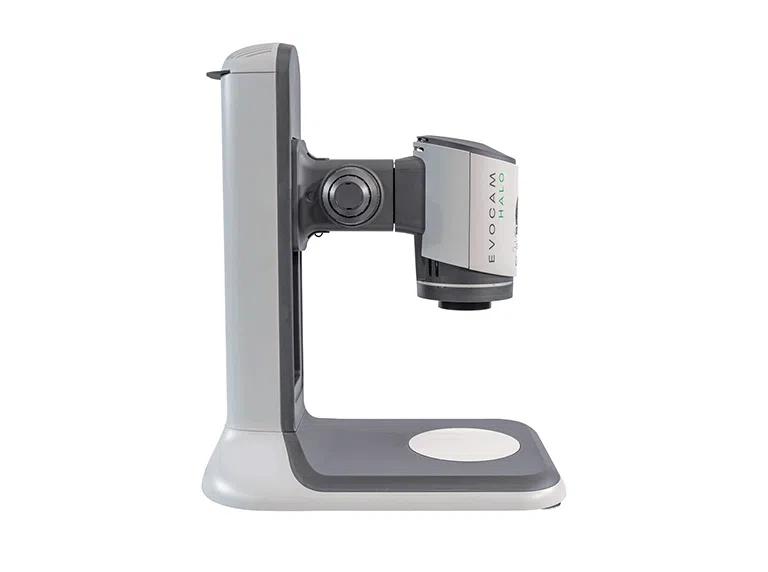

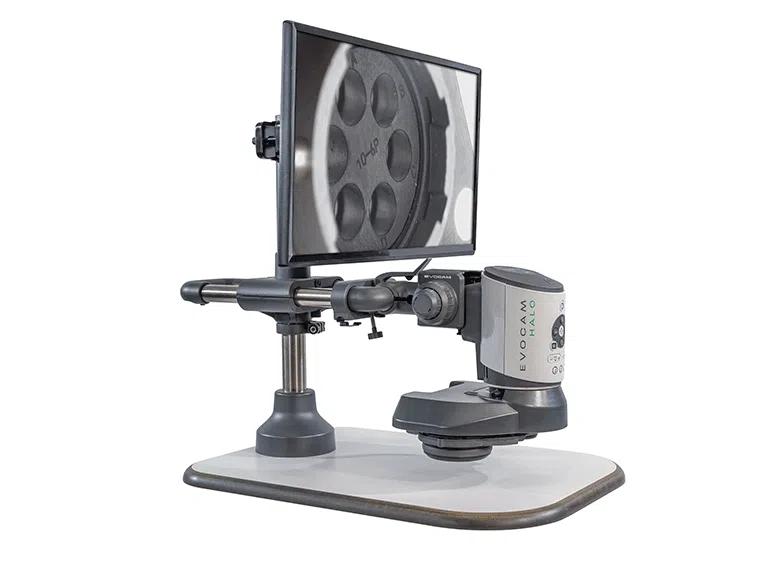

  • EVO Cam HALO on Ergo stand

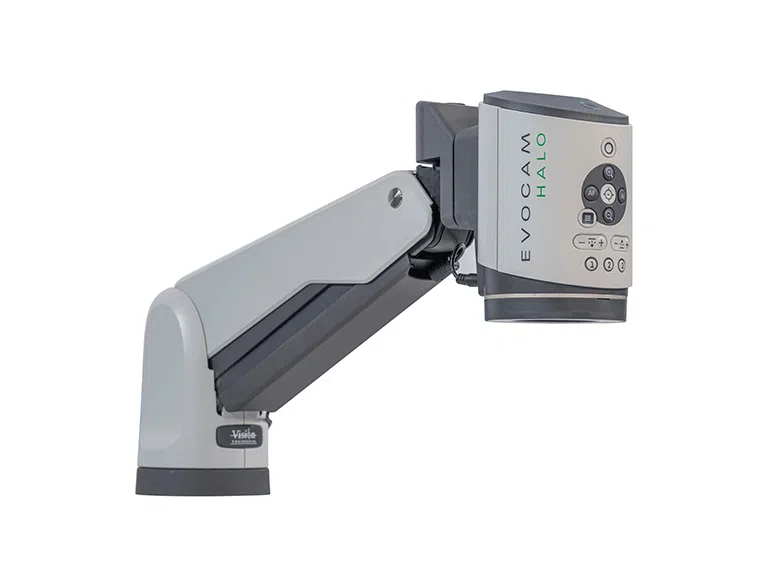

  • EVO Cam HALO on Verso mount

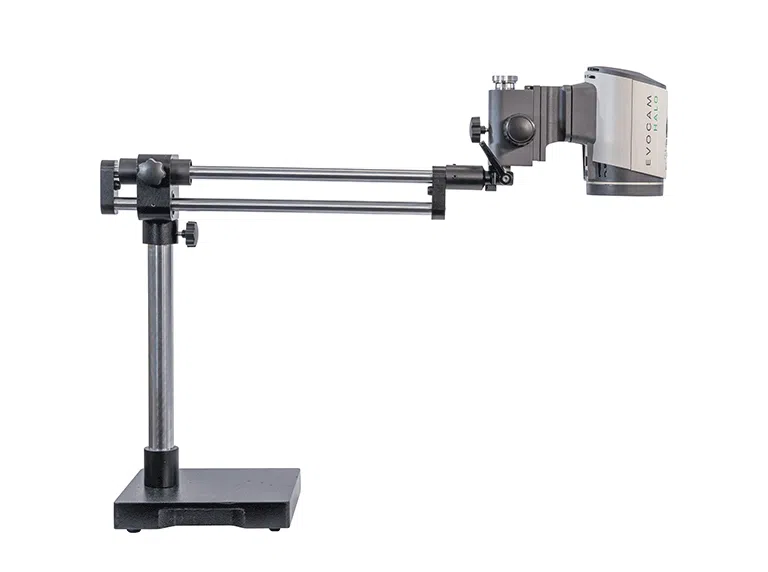

  • EVO Cam HALO on boom arm mount

Gama de soportes

Cualquiera que sean los requisitos de la aplicación, la EVO Cam HALO está disponible con un soporte que satisface las necesidades del espacio de trabajo. Se complementa con una gama de accesorios que la convierten en una solución versátil.

Preguntas más frecuentes

A continuación, puede encontrar algunas de las preguntas más comunes.

¿Cómo cambio las lentes de mi EVO Cam HALO?2025-04-01T11:45:33+00:00

Los lentes EVO Cam HALO cuentan con una montura de bayoneta, lo que permite instalarlos y quitarlos rápidamente con la mano sin herramientas adicionales.

¿Cuál es el beneficio de la identificación automática de lentes?2025-04-01T11:44:10+00:00

La identificación automática de lentes evita que los usuarios tengan que cambiar la configuración de las lentes en el menú cuando cambian de lente. Esto garantiza que la ampliación mostrada siga siendo correcta y, si se han aplicado límites de zoom, las configuraciones se ajustan automáticamente para permanecer dentro de los límites definidos.

¿Por qué las imágenes 4K son mejores que las Full HD?2025-04-01T11:42:25+00:00

Las imágenes 4K de EVO Cam HALO tienen 4 veces más píxeles que un sistema Full HD, lo que permite obtener detalles más finos con el mismo aumento.

¿Puedo conectar la EVO Cam HALO a una PC o computadora portátil?2025-04-01T11:46:57+00:00

Sí, con un capturador de imágenes 4K, es fácil conectar su EVO Cam HALO a una PC o computadora portátil.

Para mas preguntas frecuentes visite nuestra pagina de soporte tecnico.
